Wie finde ich heraus, ob ein bestimmter Ringkern ein Original oder Plagiat ist

Ringkerne namhafter Hersteller werden immer öfter kopiert und unter der Typenbezeichnung des Originals auf den Markt gebracht. Häufig verhält sich das Plagiat leider anders als das Original. Eine vergleichende Messung mit dem Ringkerntester zeigt schon die Unterschiede, aber es bedarf einiger Erfahrung um die Ergebnisse richtig zu interpretieren.

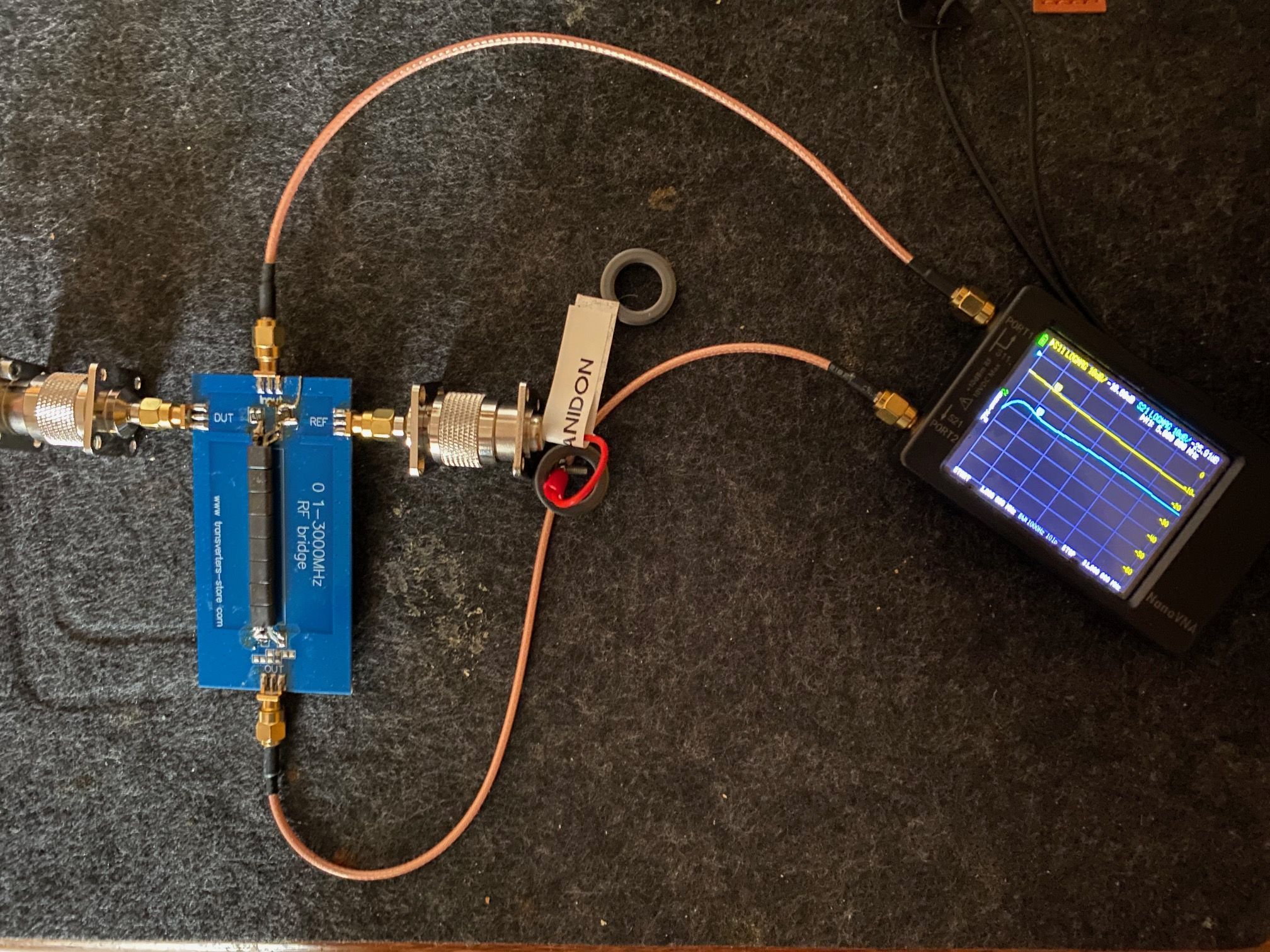

Eine Alternative Methode mit sehr eindeutiger Anzeige des Unterschieds, ergibt sich, wenn man eine geeignete SWR-Messbrücke an die Ports S11 und S21 des NanoVNA anschließt. Nur 2 Einstellungen: S11 LOGMAG 10dB/Skt. und S21 LOGMAG 10dB/Skt. Dies ist ein kleines DIY-Projekt und mit wenig Zeitaufwand zu bauen. Die SWR-Platine gibt es bei ebay oder AliExpress (muss erst repariert werden).

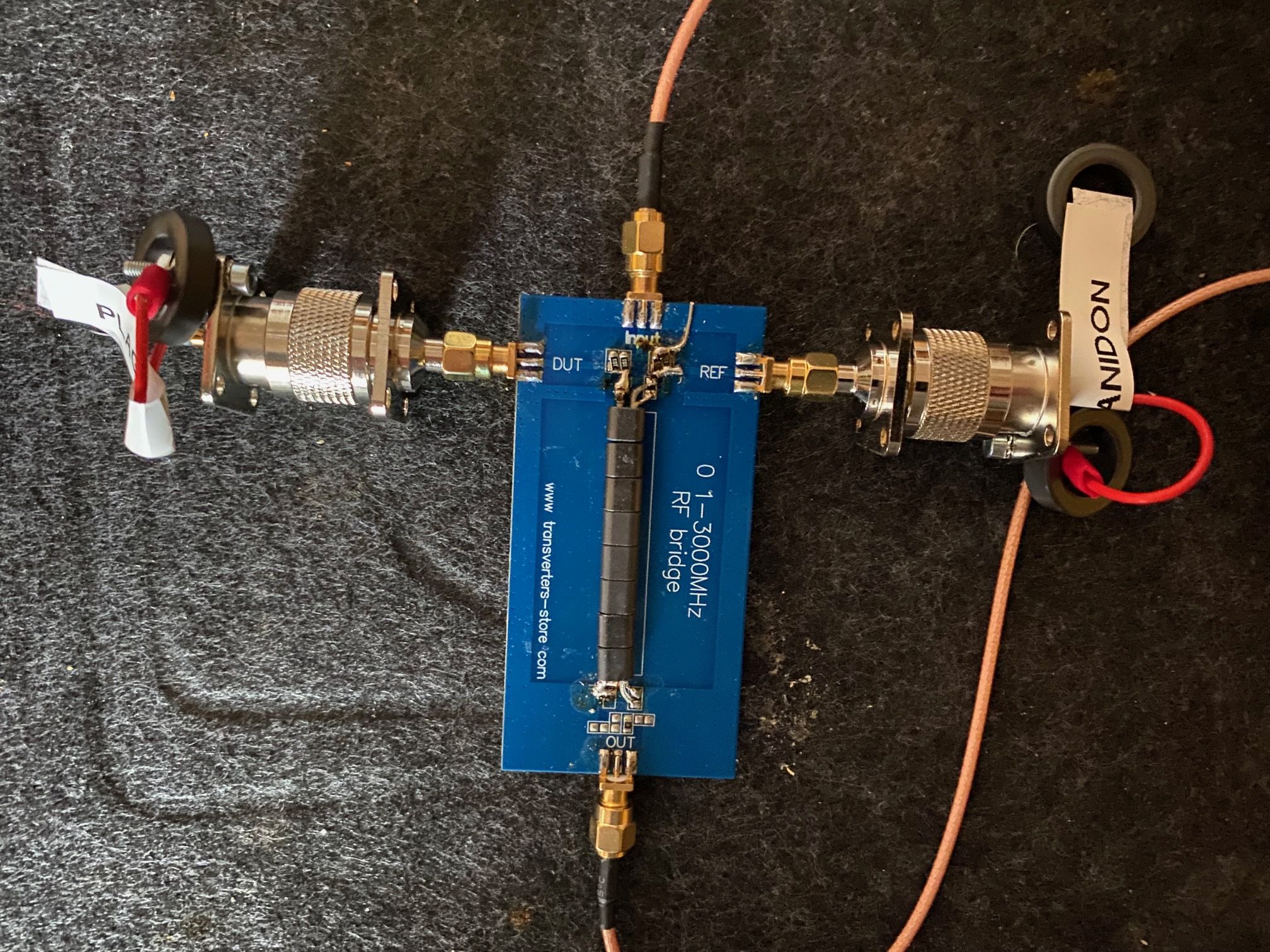

Kommentar zur verwendeten SWR-Brücke: Klick

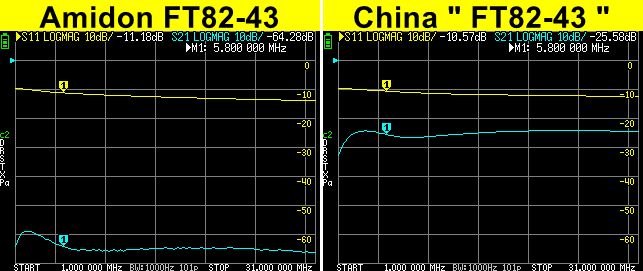

Ein absolut eindeutiger Unterschied: <- zeigt fast 40dB Unterschied

Klick zum Link A

Was zeigen die Screenshots: die gelbe S11-Kurve dient nur der Kontrolle ob kein Wackelkontakt im Messaufbau sitzt, die blaue Kurve ist die Pegelanzeige der Brückendiagonale. Sind die beiden Kerne "gleich", ist die Brücke in Symmetrie und der Pegel gering, bei unterschiedlichen Eigenschaften der Kerne steigt der Pegel stark an.

--------------------------
