zu Ferritmaterialien im Angebot vom DARC-Verlag
Hinweis: Diese Seite ist immer noch in Arbeit! Trotz sehr gewissenhafter Arbeit sind Irrtümer, Tippfehler möglich, Fehler in den verlinkten Dokumenten, oder deren Verfügbarkeit im Download sind jederzeit vorbehalten. Die hier verlinkten Datenblätter kommen direkt vom jeweiligen Produktanbieter.
Link zum Rohrkern WE74270044: zum Datenblatt für Baluns, Mantelstromsperren
Link zum Rohrkern WE74270057: zum Datenblatt für Baluns, Mantelstromsperren
Link zum Ringkern WE74270097: zum Datenblatt (RK1) für Baluns, Ununs, HF-Autotrafos, Mantelstromsperren, DSL-Gleichtaktfilter
Link zum Ringkern WE74270191: zum Datenblatt (RK4) für Ununs, HF-Autotrafos, Mantelstromsperren, DSL-Gleichtaktfilter
Link zum Rohrkern WE742700752: zum Datenblatt für 10m-Strombaluns mit RG316 Koax, Mantelstromsperren

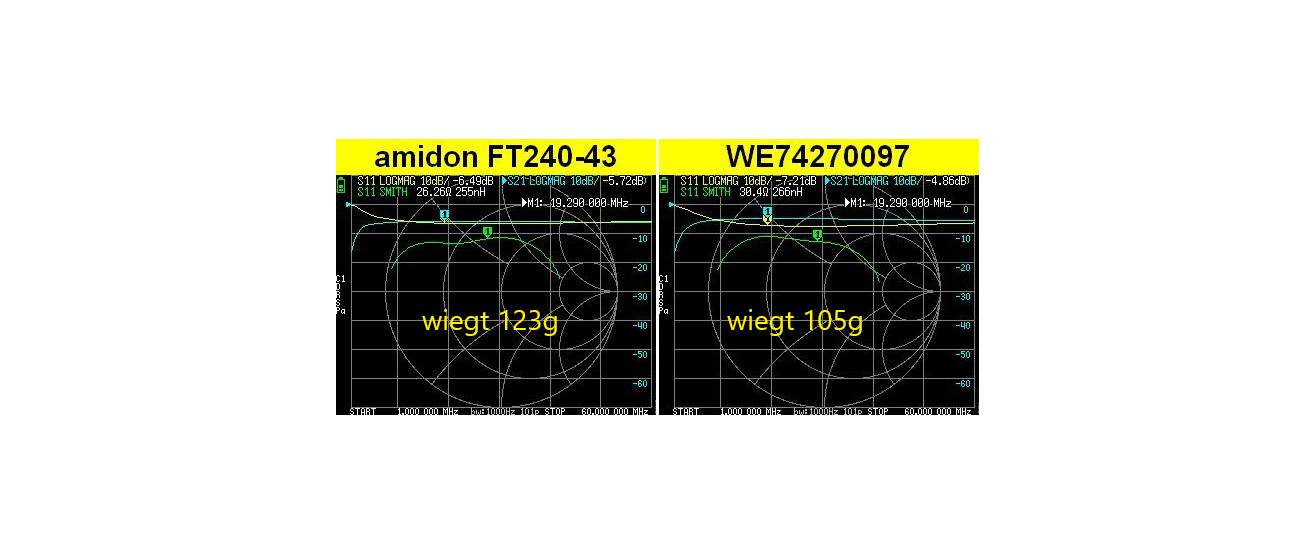

Die ersten 4 Kerne haben identisches Material 4W620, der..00752 hat das Material 7W850 und ist somit etwas höher permeabel. Mehr Infos zu diesen Materialien war vom Lieferant nicht zu bekommen. Deshalb habe ich mein Messverfahren mit dem NanoVNA (siehe Link21) entwickelt, um mehr zum Einsatzbereich dieser Kerne herauszubekommen, Zwischen dem WE74270097 und einem FT240-43 ist nur wenig Unterschied, wie meine Messungen zeigen. Vergleich klick Es besteht demnach große Ähnlichkeit mit dem 43er-Material.
Diese Kerne von Würth Elektronik kann ich auch in Kleinmengen kostengünstig liefern. Bitte anfragen.
Link zu amidon-Deutschland und dort weitersuchen: zu deren Seiten gehen

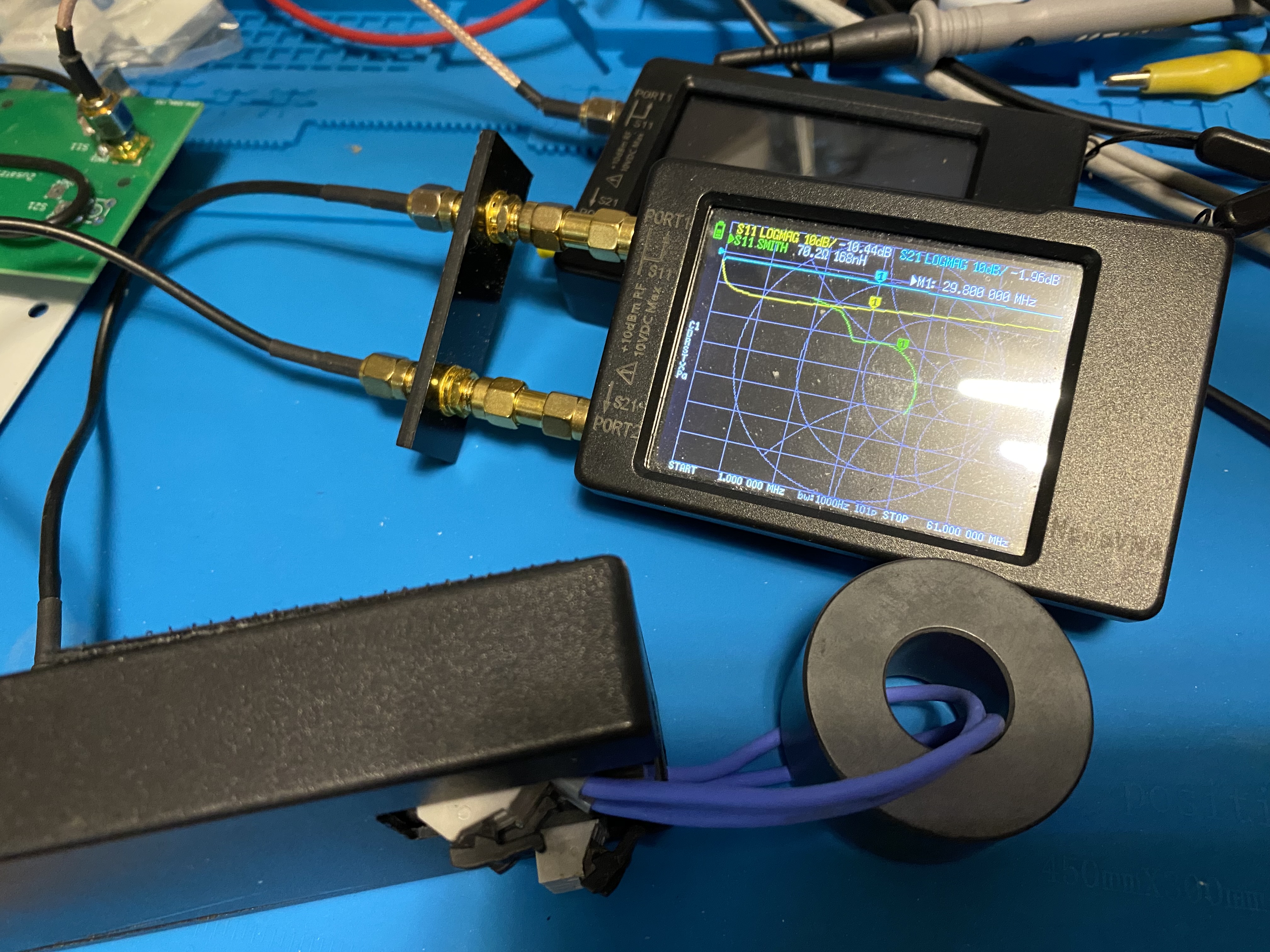

Ein weiterer interessanter Ringkern kommt von Fair-Rite mit der Bezeichnung 2643251002, es ist ein "FT154-43" und wiegt 113,6g, er ist doppelt so dick wie etwa ein FT140-43 von Amidon. Aufgrund seines Kernvolumens ist zu vermuten, dass er für gut 100W Dauerleistung (z.B. FM, FT8, usw.) problemlos geeignet ist. Seine genauen Abmessungen: D-aussen 39mm d-innen 16,6mm H=22,7mm

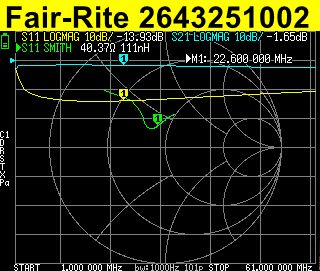

Vermessungs-Ergebnis dieses Ringkerns:
Top Frequenzgang (blau),
einsetzbar mindestens bis 52MHz. Mechanisch fast identische Abmessungen haben 2 Amidon FT140-43 aufeinander gelegt, sie haben
jedoch 1dB mehr Dämpfung und deutlich weniger Kernvolumen.
Link zu Fair-Rite über den Ferritshop in den Niederlanden: Klick
.png)
RG316 HUBER&SUHNER Datenblat: Klick Im Handel findet man die technischen Daten.
Der Hersteller HUBER&SUHNER gibt eine Formel zur Berechnung der frequenzabhängigen CW-HF-Leistung für dieses spezielle Kabel RG316 an, mit P(max) = 135 / Wurzel(F[GHz]): Maximalwerte auf 3,6MHz 2250W / 7,1MHz 1600W / 14MHz 1140W und 30MHz 779W, zugleich ist die maximale Spannung auf 1700 Vrms bei 50Hz und bei HF auf 850 Vrms limitiert.
Diese Daten gelten für das original Produkt von HUBER+SUHNER, am Markt gibt es auch weitere Hersteller, für deren Produkte wird hier keine Gewähr auf Einhaltung aller Datenblattwerte ausgesprochen.
